LGZ92E絕緣電阻表檢定裝置
一、技術指標

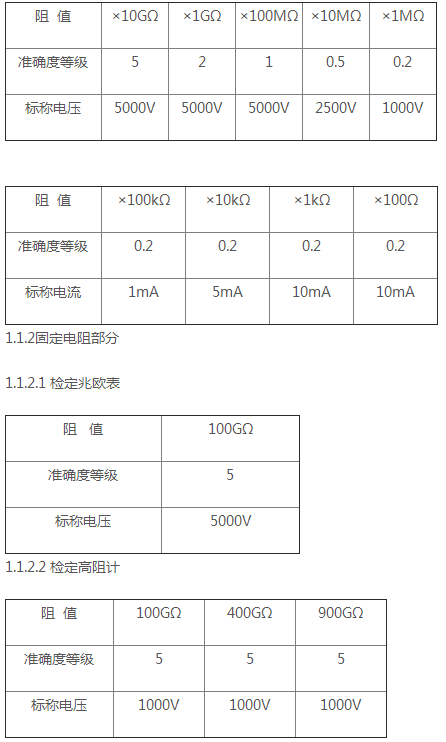

1. 等級及工作電壓（電流）
1.1 電阻輸出部分
1.1.1 可調電阻（共用電阻）部分
2. 調節范圍
2.1 用作檢定絕緣電阻表標準時調節范圍為100Ω～200GΩ
2.2 用作檢定高絕緣電阻測量儀標準時調節范圍為1kΩ～1.00TΩ
3. 電壓測量部分
3.1 量 程:
檢絕緣電阻表量程： 1KV DC、5kV DC
檢高絕緣電阻測量儀量程：100V DC，1KV DC
3.2 準 確 度: ±1 % 讀數±0.2 %滿度
3.3 顯 示: 四位半、液晶顯示
3.4 供電電源:DC 9 V
3.5 峰值電壓測量回路滿足JJG622-97檢定規程中圖3的要求
4. 使用環境條件
4.1 參 考 溫 度 范 圍： 20～25℃
4.2 標稱使用溫度范圍： 18～28℃
4.3 參 考 相 對 濕 度： 40%～60%
4.4 標稱使用濕度范圍： 25%～70%
5. 電阻變差極限
在參考條件下，由單一影響量發生變化引起的變差：
影 響 量 別 | 標稱使用范圍 | 允許的變差 |
環 境 溫 度 | 18～28℃ | a/2 % |
相 對 濕 度 | 25%～70% | ≤10GΩ a/2 % ＞10GΩ a% |
工 作 電 壓 | （1～1/5）標稱電壓 | ≤10GΩ a/2 % ＞10GΩ a% |
★ a為高壓高阻箱電阻盤準確度等級
6. 絕緣電阻
檢定裝置中電阻輸出部分的電路和與電路無電氣連接的任何其它外部金屬間的絕緣電阻，在標稱電壓下測得的電阻值不小于1GΩ。
7．絕緣強度
檢定裝置中電阻輸出部分的電路與測試用參考接地點之間應能承受頻率為45～65Hz 的實際正弦波交流電壓11kV并歷時1min的試驗而無擊穿與飛弧現象。
8．電阻輸出端的殘余電阻＜0.1Ω，其變差＜0.01Ω。
9．外形尺寸： 575mm×330mm×140mm
10．重 量： 7kg
LGZ92F絕緣電阻表檢定裝置
簡明技術指標：滿足JJG1005-2005電子式絕緣電阻表檢定規程
阻值達1T
工作電壓5KV
最優準確度:0.1級
LGZ92G絕緣電阻表檢定裝置
簡明技術指標：滿足JJG1005-2005電子式絕緣電阻表檢定規程
阻值達2T
工作電壓10KV
最優準確度:0.1級
